Toiture Charpente

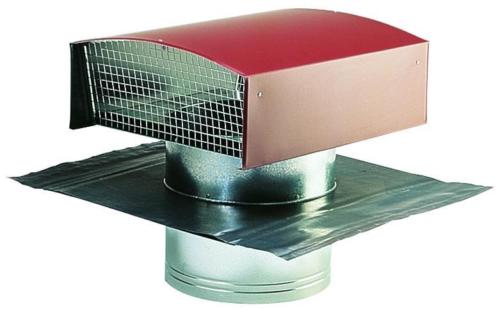

La sortie de toit STS est en acier galvanisé. Elle est composée de : 1 - un chapeau pare-pluie rotatif équipé d'une grille de protection (amovible), 2 - une plaque support de couverture équipée de quatre feuillards de fixation, 3 - un fût de raccordement de conduit. Finition : - modèle ardoise : peinture lisse gris anthracite (RAL 7024), - modèle tuile : peinture lisse brique (RAL 8012).

MISE EN ŒUVRE

Tout type de toiture : étanchéité par kit plomb. STS d200mm : le fourreau métallique permettant le raccordement au conduit de ventilation est solidaire de la feuille de plomb façonnable pour réaliser l'étanchéité. - Déposer le capot pare-pluie clippé sur le manchon, - former la feuille de plomb en épousant les reliefs tout en évitant les abords du sertissage, - s'il s'agit d'une couverture tuile, il est souhaitable de réaliser un calage dans le sens des liteaux afin de supporter la feuille de plomb, - installer le capot pare-pluie avec l'écoulement d'air perpendiculaire à la pente du toit. Autres STS : le fourreau métallique permettant le raccordement au conduit de ventilation est solidaire de la tôle support se fixant sur la charpente, et de la feuille de plomb façonnable pour réaliser l'étanchéité. - Déposer le capot pare-pluie maintenu par 2 ou 4 vis, - fixer la tôle support sur la charpente en utilisant le maximum de trous prévus à cet effet, - former la feuille de plomb en épousant les reliefs tout en évitant les abords du sertissage, - installer le capot pare-pluie avec l'écoulement d'air perpendiculaire à la pente du toit, - remettre et bloquer impérativement les 2 ou 4 vis de fixation, - raccorder le fourreau métallique au conduit de ventilation.

DOMAINE D'APPLICATION

Sortie de toit pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires. Utilisation en amenée d'air comme en rejet d'air. Evacuation de hotte de cuisine possible.
